阻燃增强PA66：可用于制作接触器、开关、断路器、线圈骨架、电器配件等
发布时间：2014/9/29 来源：南京德尔隆公司 浏览：24461 次
阻燃增强PA66：高强度、耐高温、阻燃性、电性能优异

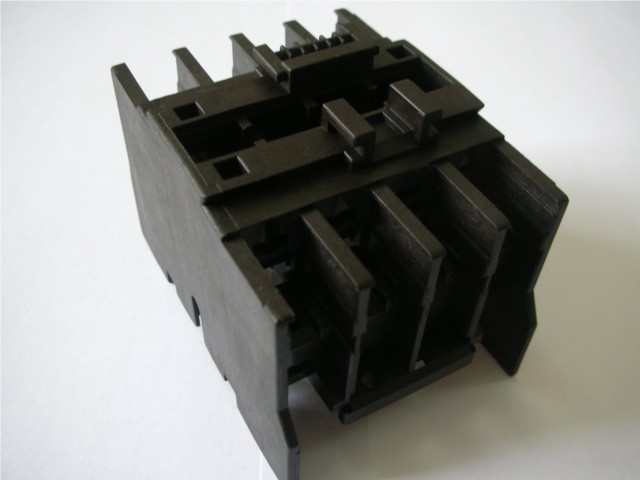

应用：接触器、开关、断路器、线圈骨架、电器配件等
物性表：
| 牌号 Product Type |
测试标准 Test Standards |
单位 Units |
A9705 | A9705P |
| 阻燃级 Flame Retardant |
||||
| 物理性能 Physical Properties |
||||
| 吸水率 Water Absorb（24h，23℃） |
ISO 62 | % | 6 | 6 |
| 密度 Density |
ISO 1183 | g/m3 | 1.46 | 1.47 |
| 机械性能 Mechanical Properties (23℃/50%r.h.) |
||||
| 断裂拉伸强度 Tensile Stress，at break |
ISO 527 | MPa | 125 | 120 |
| 断裂伸长率 Elongation，at break |
ISO 527 | % | 2 | 1 |
| 弯曲强度 Flexural Stress |
IS0 178 | MPa | 175 | 170 |
| 弯曲模量 Flexural Modulus |
IS0 178 | MPa | 7000 | 6800 |
| 简支梁缺口冲击强度 Charpy Notched Impact Strength |
ISO 179-1eA | KJ/m2 | 7 | 5 |
| 简支梁冲击强度 Charpy Impact Strength |
ISO 179-1eU | KJ/m2 | 25 | 22 |
| 洛氏硬度 Rockwell Hardness |
R标尺 | 120 | 120 | |
| 热性能 Thermal Properties |
||||
| 热变形温度0.45MPa Heat Deflection Temperature 0.45MPa |
ISO 75 | ℃ | 250 | 250 |
| 热变形温度1.80MPa Heat Deflection Temperature 1.80MPa |
ISO 75 | ℃ | 240 | 240 |
| 阻燃性能 Fire Resistance |
UL 94 | V-0 | V-0 | |
| 注塑成型温度范围 Injection Molding Temperature |
℃ | 260-285 | 260-285 | |
| 烘干温度/时间 Drying Temperature/Hour |
℃/H | 90/6-10 | 90/6-10 | |
| 其他 Others |
||||
| 表面电阻率 Surface Resistivity |
IEC 93 | Ω | 1013 | 1013 |
| 介电强度 Electric Strength |
IEC 1183 | KV/mm | 28 | 19 |
| 线性成型收缩率 Linear Moulding Shrinkage |
ISO 2577 | % | 0.2-0.5 | 0.3-0.5 |
| 填充物 Fillers |
% | GF25 | GF25 | |
